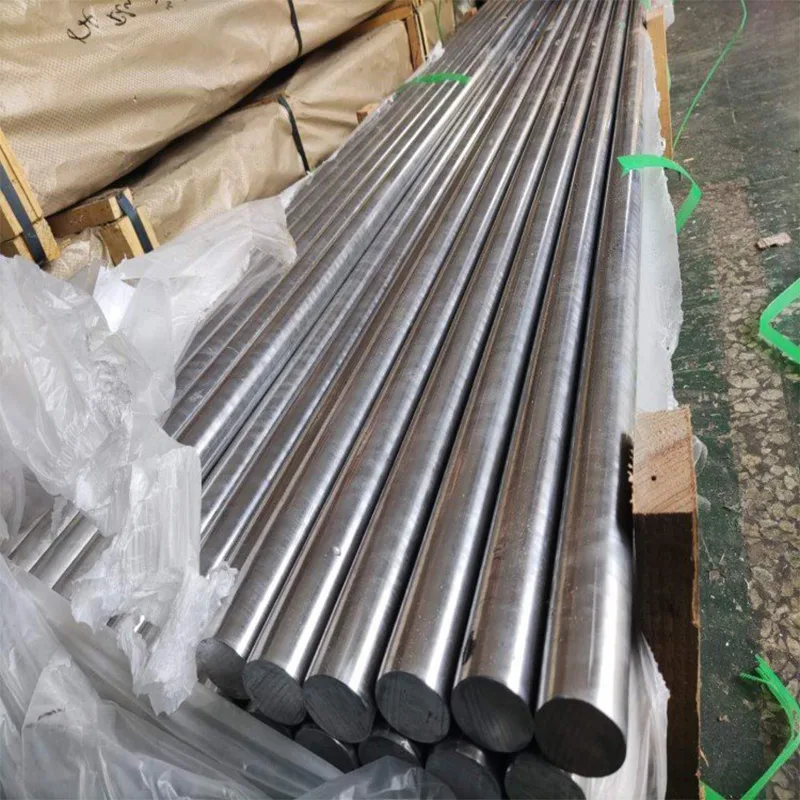

Thanh nhôm 1060
Thanh nhôm 1060 (nhôm nguyên chất công nghiệp, hàm lượng nhôm ≥99,6%) là hợp kim tăng cường không được xử lý nhiệt. Nhà máy hàng đầu của Trung Quốc chủ yếu cung cấp chúng ở trạng thái tôi luyện O (ủ) và dòng H, với một lượng nhỏ ở trạng thái tôi luyện F (trạng thái gia công tự do) và tôi H112/H111 (trạng thái gia công nóng).
Thanh nhôm 1060 là nhôm nguyên chất công nghiệp có độ tinh khiết cao với hàm lượng nhôm vượt quá 99,6%. Chúng có tính dẫn điện và nhiệt tuyệt vời và khả năng chống ăn mòn trong khí quyển vượt trội. Vật liệu này có độ dẻo tuyệt vời, cho phép uốn, dập và hàn dễ dàng và thuận tiện, mang lại bề mặt nhẵn và sạch. Vật liệu này nhẹ nhưng có độ bền tổng thể tương đối thấp nên phù hợp với nhiều ứng dụng tải nhẹ khác nhau. Với hiệu quả chi phí cao và hiệu suất tổng thể ổn định, nó được sử dụng rộng rãi trong các bộ phận dẫn điện, bộ phận tản nhiệt, bộ phận chống ăn mòn hóa học, hồ sơ trang trí và các sản phẩm được đóng dấu khác nhau.
Điều kiện và đặc điểm cung cấp chính
|
Tình trạng |
Tên đầy đủ |
Phương pháp xử lý |
Hiệu suất cốt lõi |
Ứng dụng điển hình |
|
O |
Trạng thái ủ |
Ủ hoàn toàn và làm mềm |
Mềm nhất, độ dẻo tuyệt vời (độ giãn dài 25% -40%), độ bền thấp nhất (60-95MPa) |
Uốn, kéo dãn, kéo sâu và hàn các bộ phận yêu cầu tạo hình phức tạp |
|
H12/H22 |
Trạng thái cứng 1/4 |
Gia công nguội nhẹ / Làm cứng + ủ một phần |
Độ bền trung bình (90-110MPa), độ dẻo tốt |
Các bộ phận dập thông thường và các bộ phận trang trí cần biến dạng nhẹ |
|
H14/H24 |
Trạng thái bán cứng |
Gia công nguội vừa phải / Làm cứng + ủ một phần |
Độ bền cao (95-130MPa), có thể uốn cong 90° mà không bị nứt |
Bảng tên, đầu nối ắc quy, tấm chắn nhiệt ô tô |
|
H16/H26 |
Trạng thái cứng 3/4 |
Gia công nguội nặng hơn / Làm cứng + ủ một phần |
Độ bền cao, độ dẻo vừa phải |
Dập các bộ phận có yêu cầu về độ bền nhất định |
|
H18 |
Trạng thái hoàn toàn cứng |
Gia công nguội hoàn toàn |
Cường độ cao nhất (130-150MPa), độ dẻo thấp nhất |
Các bộ phận kết cấu có độ bền cao, biến dạng thấp |
|
F |
Trạng thái gia công tự do |
Xử lý trực tiếp mà không cần xử lý đặc biệt |
Hiệu suất dao động theo công nghệ xử lý |
Các bộ phận gia công chung cho các ứng dụng có yêu cầu hiệu suất thấp |
|
H111/H112 |
Trạng thái làm việc nóng |
Trạng thái tự nhiên sau khi ép đùn nóng/cán nóng |
Giữ lại cấu trúc gia công nóng, hiệu suất ổn định |
Các bộ phận và biên dạng kết cấu lớn không cần biến dạng thêm |
Những điểm chính trong khuyến nghị của nhà sản xuất thanh nhôm về việc lựa chọn điều kiện
1. Độ khó tạo hình: Chọn nhiệt độ O để tạo hình phức tạp, H14/H24 để uốn đơn giản và H18 cho yêu cầu không biến dạng.
2. Yêu cầu về cường độ: Thứ tự cường độ tăng dần là O < H12 < H14 < H16 < H18.
3. Phương pháp gia công: Nhiệt độ O được ưu tiên cho các bộ phận hàn; bất kỳ tính khí dòng H nào cũng có thể được chọn cho các bộ phận gia công.
Thanh nhôm 1060 không có nhiệt độ xử lý nhiệt dòng T (hợp kim tăng cường không xử lý nhiệt). Hiệu suất được kiểm soát thông qua quá trình gia công nguội + ủ ở mọi nhiệt độ.
Thẻ nóng: Thanh nhôm 1060, Trung Quốc, Nhà sản xuất, Nhà cung cấp, Nhà máy
Danh mục liên quan
Gửi yêu cầu
Thông tin liên lạc
-
Địa chỉ
Hanyu Jingu, Khu công nghệ cao, thành phố Tế Nam, tỉnh Sơn Đông, Trung Quốc
-
điện thoại
-
E-mail
Nếu có thắc mắc về Thép Carbon, Thép không gỉ, Thép mạ kẽm hoặc bảng giá, vui lòng để lại email cho chúng tôi và chúng tôi sẽ liên hệ trong vòng 24 giờ.
