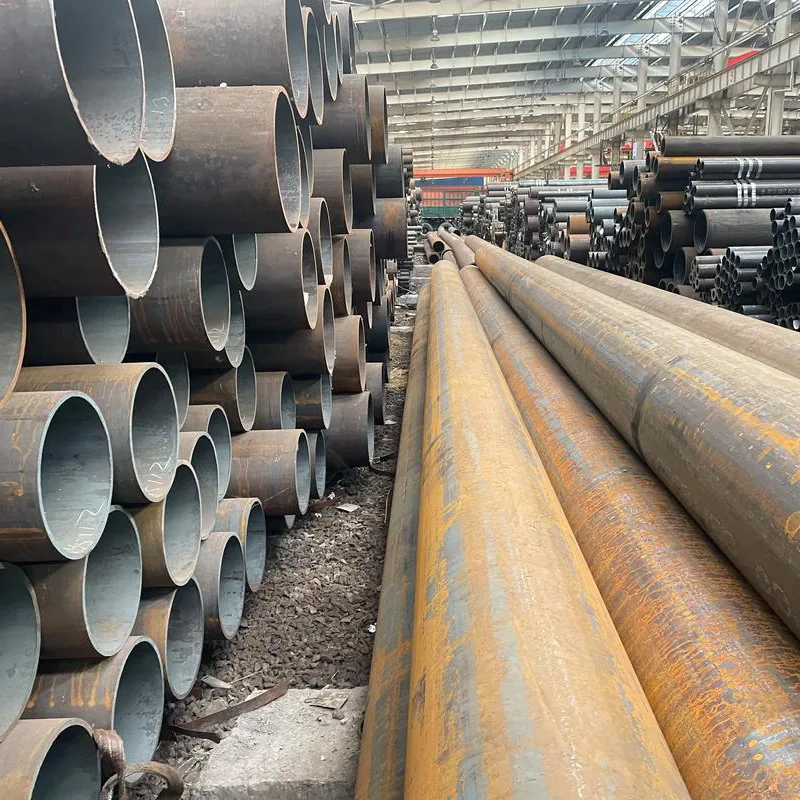

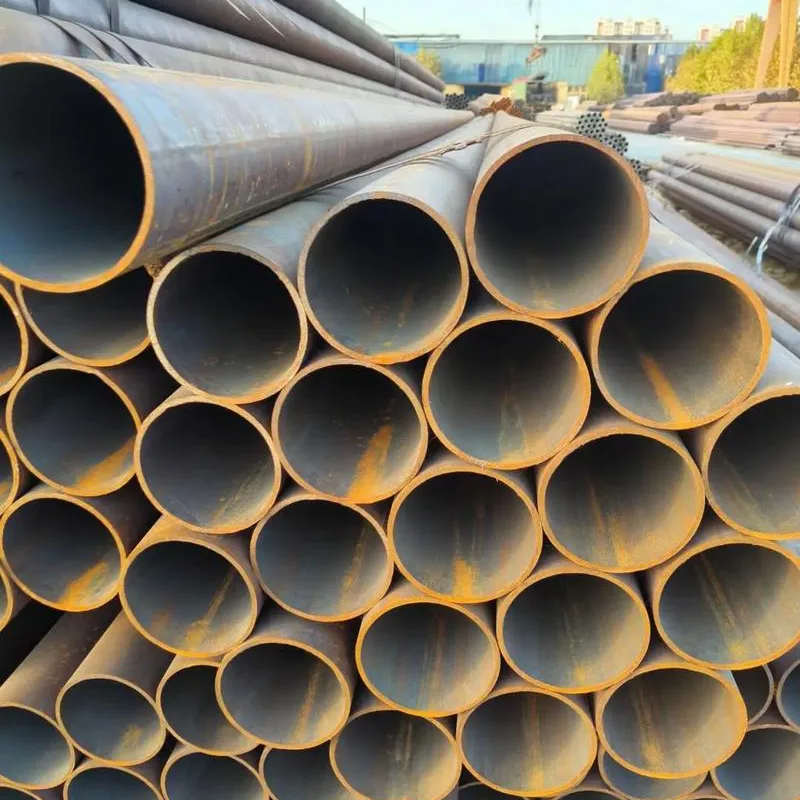

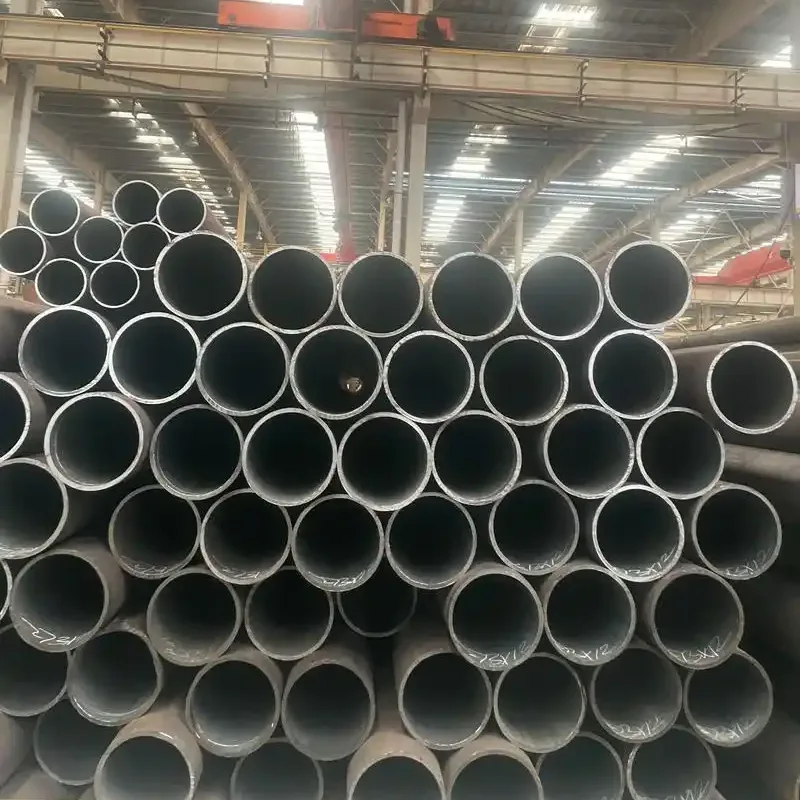

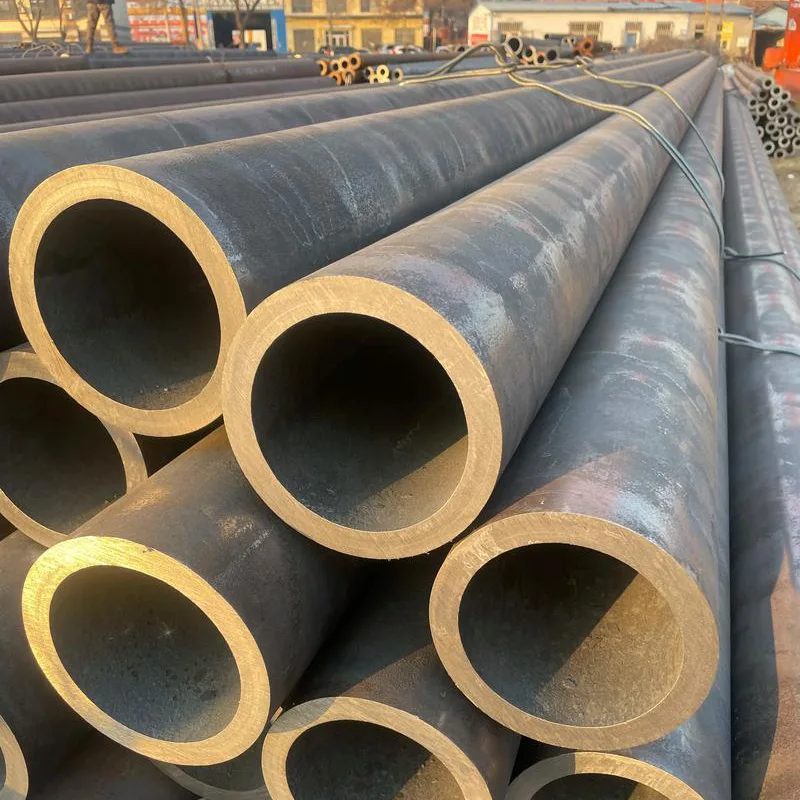

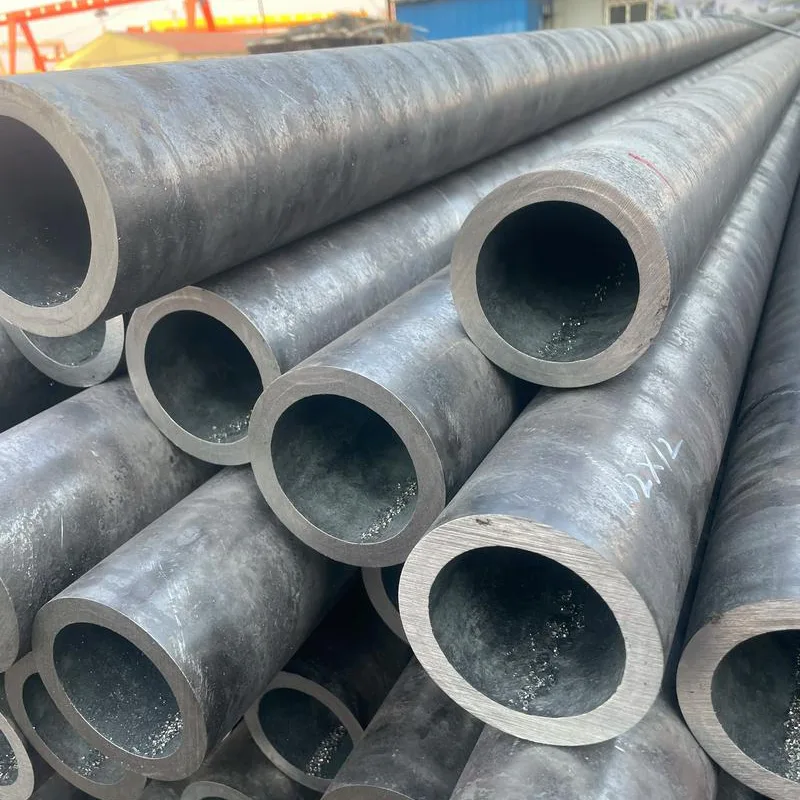

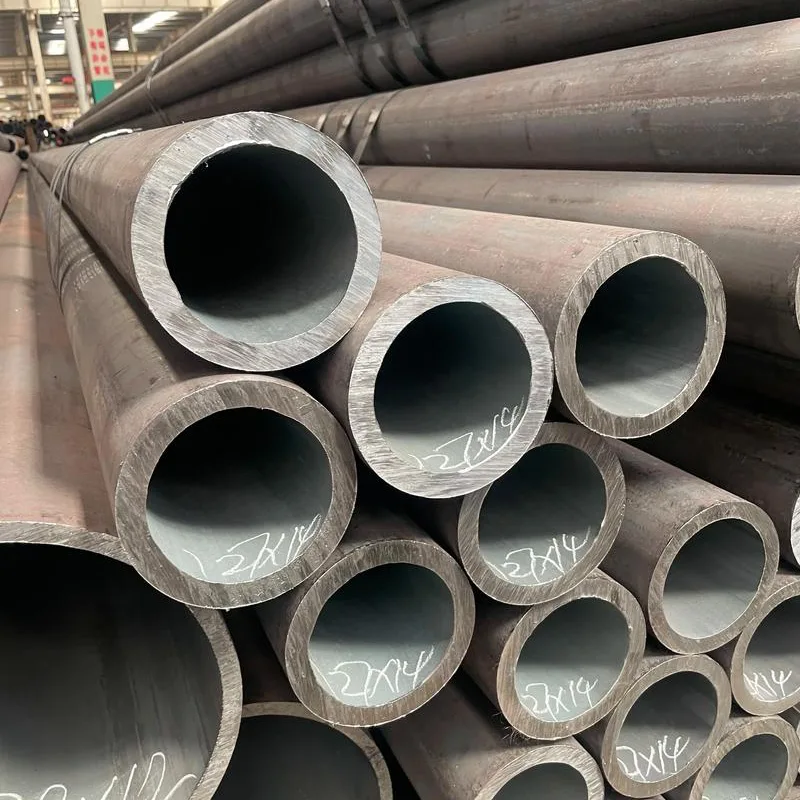

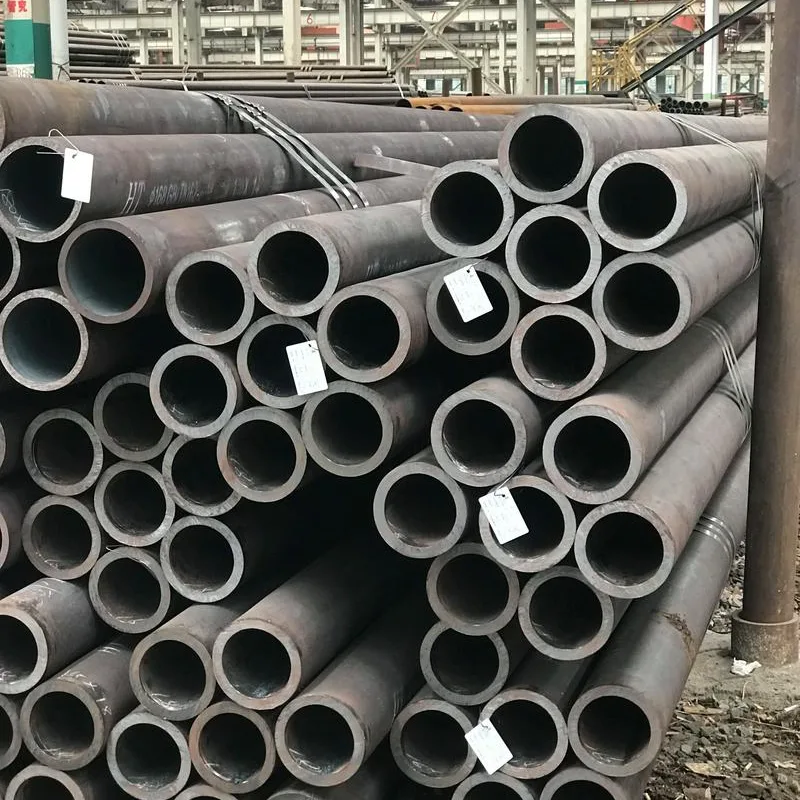

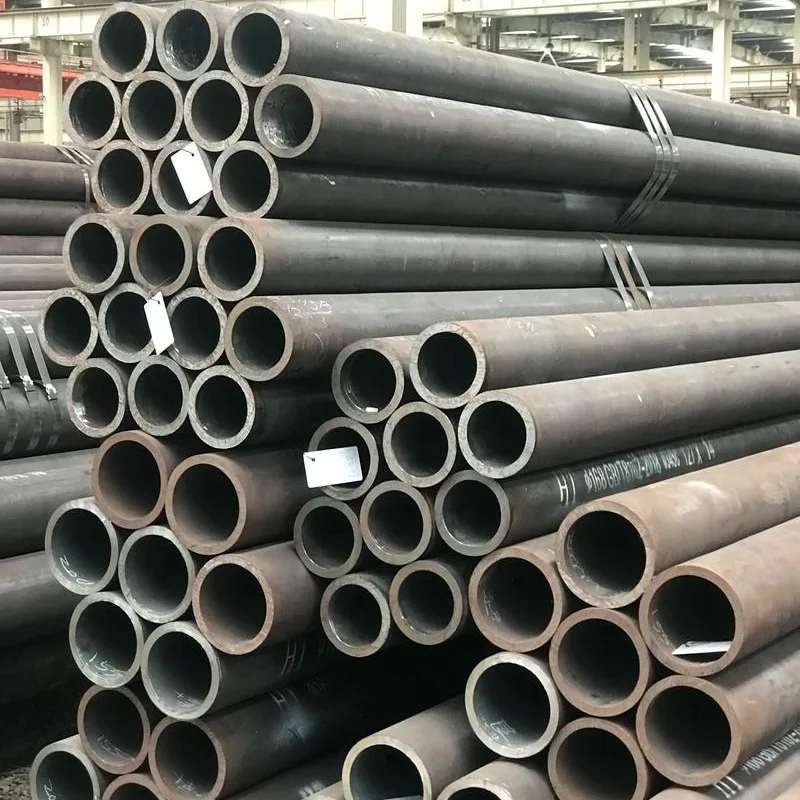

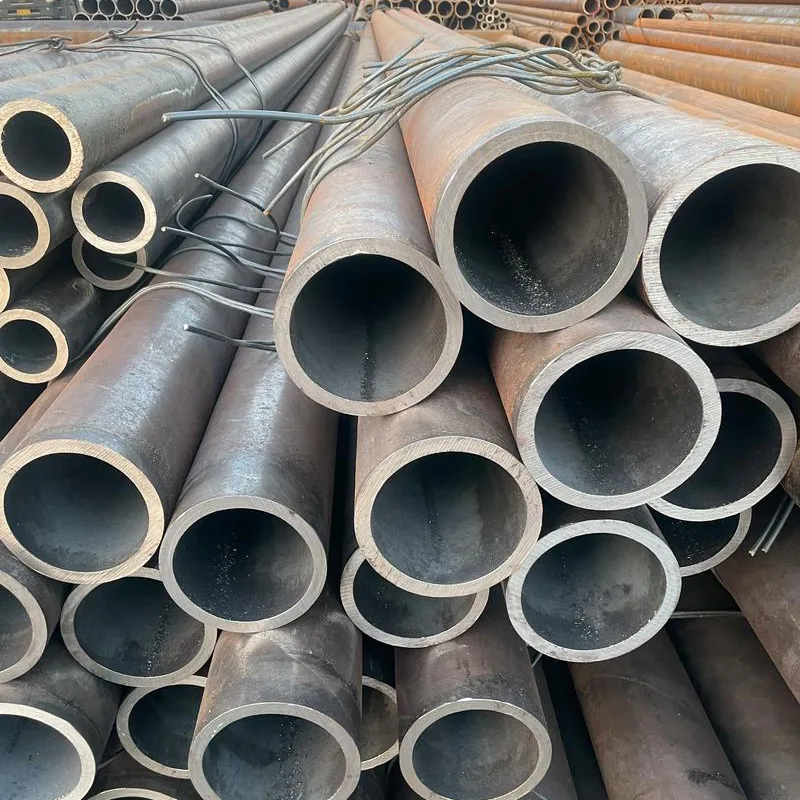

Ống thép liền mạch 45 #

Đường kính ngoài thường được sử dụng (mm)

Thông số độ dày tường tiêu chuẩn (mm):

Độ dài tiêu chuẩn:

Kịch bản ứng dụng cốt lõi

57, 60, 63,5

3,5, 4, 5, 6, 8, 10, 12, 14

6 mét / 12 mét

Ống bọc cơ khí có đường kính nhỏ, chân, khoảng trống dây buộc

76, 89, 102, 108

4, 5, 6, 8, 10, 12, 14, 16, 20, 25

6 mét / 12 mét

Ống lót cơ khí đa năng, phôi xi lanh thủy lực, các bộ phận kết cấu chịu tải thông thường

114, 133, 140, 159, 168

4,5, 5, 6, 8, 10, 12, 14, 16, 20, 25, 30

6 mét / 12 mét

Các bộ phận kết cấu hạng nặng, phụ kiện đường ống thiết bị khai thác mỏ, thân xi lanh thủy lực cỡ trung bình

180, 219, 245, 273

6, 8, 10, 12, 14, 16, 20, 25, 30, 35, 40

6 mét / 12 mét

Cấu kiện chịu lực cơ học quy mô lớn, ống lót có thành dày, cấu kiện móng cọc

325, 351, 377, 426

8, 10, 12, 14, 16, 20, 25, 30, 40, 50

Chiều dài tiêu chuẩn 6 mét là chiều dài tiêu chuẩn chính

Xi lanh thiết bị hạng nặng, các bộ phận kết cấu có thành dày đường kính lớn, phôi mặt bích

480, 530, 630

10, 12, 14, 16, 20, 25, 30, 40, 50, 60

Chiều dài tiêu chuẩn 6 mét là chiều dài tiêu chuẩn chính

Các thành phần kết cấu cực lớn, xi lanh máy móc hạng nặng, vật liệu cơ bản rèn

Khoảng cách đường kính ngoài (mm)

Thông số độ dày tường tiêu chuẩn (mm)

Cấp độ chính xác kích thước

Độ dài phân phối tiêu chuẩn

Kịch bản ứng dụng cốt lõi

φ6~φ20

1, 1,5, 2, 2,5, 3, 4

H8~H10

3 ~ 6 mét (chiều dài cố định)

Ống lót chính xác, chốt thu nhỏ, ốc vít, bộ phận dụng cụ

φ22~φ76

1,5, 2, 2,5, 3, 4, 5, 6, 8

H8~H10

4 ~ 6 mét (chiều dài cố định)

Ống lót gia công bằng máy, linh kiện thủy lực chính xác, thân bánh răng, bộ phận được tôi luyện

φ80~φ127

2, 3, 4, 5, 6, 8, 10, 12

H9~H11

4 ~ 6 mét (chiều dài cố định)

Các bộ phận kết cấu chính xác của tường dày vừa phải, phôi xi lanh, ống lót truyền động

φ133~φ219

3, 4, 5, 6, 8, 10, 12, 16, 20

H9~H11

6 mét (chiều dài cố định)

Các bộ phận chịu tải có độ chính xác đường kính lớn, phôi xi lanh thủy lực hạng nặng
