Tấm thép chống mài mòn Nm360
Các nhà sản xuất thép tấm chịu mài mòn NM360 của Trung Quốc hỗ trợ cán tùy chỉnh, xử lý bộ phận không đều, hướng dẫn quy trình hàn, cắt laser/plasma và san bằng chiều dài cố định, giao hàng trong vòng ba ngày.
Tấm thép chịu mài mòn NM360 có độ cứng lõi Brinell từ 330 ~ 400 HBW (độ dày 80mm), được thiết kế chủ yếu để bảo vệ hiệu suất cao trong điều kiện mài mòn vừa phải và tác động nhẹ. It is a mainstream wear-resistant steel grade in steel circulation and engineering applications.
Thông số hiệu suất cốt lõi:
Dựa trên tiêu chuẩn GB/T 24186-2022, quy trình xử lý nhiệt tôi và tôi đảm bảo hiệu suất ổn định. Các chỉ số cốt lõi như sau:
|
Chỉ số hiệu suất |
Yêu cầu tiêu chuẩn: |
giá trị đo ypical: |
Ý nghĩa cốt lõi: |
|
Độ cứng Brinell (HBW) |
330~400 (độ dày 80mm) |
360±15HBW |
Lõi chống mài mòn, thích hợp cho độ mài mòn vừa phải, có độ cứng đồng đều ± 15HBW (vượt trội so với tiêu chuẩn quốc gia ± 30HBW). |
|
Sức mạnh năng suất (MPa) |
≥800 |
850~950 |
Khả năng chống biến dạng mạnh, gấp 3,6 lần so với thép carbon thông thường (Q235 khoảng 235MPa). |
|
Độ bền kéo (MPa) |
≥1000 |
1050~1150 |
Khả năng chịu tải vượt trội, ngăn ngừa gãy xương khi chịu tải nặng. |
|
Độ giãn dài sau gãy (%) |
≥12 |
13~15 |
Sở hữu độ dẻo dai nhất định, chịu được những tác động nhỏ mà không trở nên giòn. |
|
Năng lượng tác động ở nhiệt độ thấp (J, -20oC) |
≥21 |
25~30 |
Chống gãy xương trong điều kiện nhiệt độ thấp (mỏ miền Bắc, khai thác mùa đông), đảm bảo an toàn kết cấu. |
|
Mặc cuộc sống |
|
Gấp 3 ~ 5 lần so với thép Q235 thông thường |
Trực tiếp giảm tần suất bảo trì thiết bị. |
|
Cấu trúc vi mô |
Martensite được tôi luyện bằng hợp kim carbon thấp + một lượng nhỏ ferit |
|
Cân bằng độ cứng và độ dẻo dai, có khả năng hàn vượt trội so với dòng NM có độ cứng cao. |

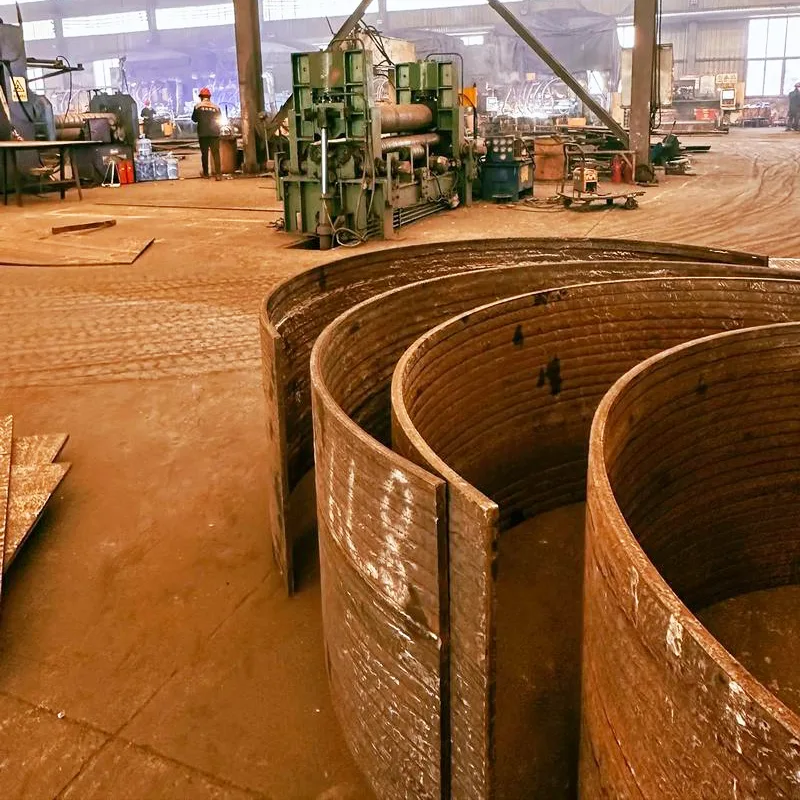

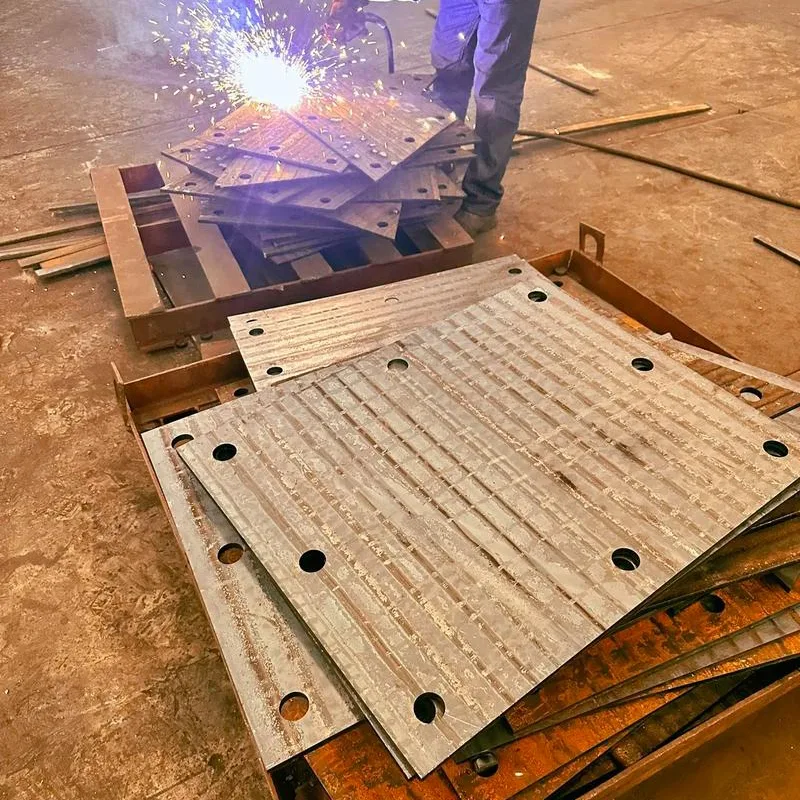

Các trường hợp ứng dụng điển hình:
1. Lĩnh vực máy móc xây dựng:
Răng gầu máy xúc/Các cạnh bên: Các nhà sản xuất máy xúc lớn sử dụng NM360 để chế tạo răng gầu. Trong điều kiện hỗn hợp đất sét và sỏi, tuổi thọ sử dụng tăng gấp 4 lần so với Q345B ban đầu và chu kỳ thay thế được kéo dài từ 15 ngày lên 60 ngày, giảm tổn thất do thời gian ngừng hoạt động.
Bulldozer Blades: A mine in northern China uses Nm360 Wear-Resistant Steel Plate to manufacture bulldozer blades, adapting to high-load bulldozing operations. Wear rate is reduced by 70%, and annual maintenance frequency is reduced from 12 times to 3 times.
2. Công nghiệp khai thác mỏ
Máy nghiền lót: Các mỏ sắt sử dụng Tấm thép chống mài mòn Nm360 để sản xuất lớp lót máy nghiền tác động, chống va đập tần số cao và mài mòn từ quặng. Tuổi thọ tăng gấp đôi so với thép có hàm lượng mangan cao ban đầu (Mn13) và chi phí thay thế giảm 50%.
Băng tải cạp giữa máng: Khi vận chuyển gangue than (cỡ hạt 50 ~ 150mm, tốc độ dòng chảy 2,5m/s) trong các mỏ than, tốc độ mài mòn của ống NM360 chỉ bằng 1/8 so với ống thép Q235, tiết kiệm hơn 800.000 nhân dân tệ chi phí thay thế đường ống hàng năm.
3. Công nghiệp Vật liệu xây dựng và Xi măng
Tấm lót máy nghiền xi măng: Nhà máy xi măng sử dụng thép NM360 làm lớp lót máy nghiền bi, chịu được độ mài mòn cao từ clanhke xi măng, kéo dài tuổi thọ sử dụng gấp 3 lần so với tấm thép thông thường và giảm 60% thời gian ngừng hoạt động để bảo trì.
Máng than: Máng than nhà máy điện sử dụng lớp lót NM360, chống xói mòn bụi than và ăn mòn nhẹ. Chúng không bị mòn đáng kể sau 18 tháng sử dụng liên tục, tránh nguy cơ thủng và rò rỉ máng trượt.
Thẻ nóng: Thép tấm chịu mài mòn Nm360, thép tấm chịu mài mòn, nhà cung cấp thép tấm NM360
Danh mục liên quan
Gửi yêu cầu
Thông tin liên lạc
-
Địa chỉ
Hanyu Jingu, Khu công nghệ cao, thành phố Tế Nam, tỉnh Sơn Đông, Trung Quốc
-
điện thoại
-
E-mail
Nếu có thắc mắc về Thép Carbon, Thép không gỉ, Thép mạ kẽm hoặc bảng giá, vui lòng để lại email cho chúng tôi và chúng tôi sẽ liên hệ trong vòng 24 giờ.
